punto recto avia
Versatilidad y resistencia para ventanas, fachadas y balcones

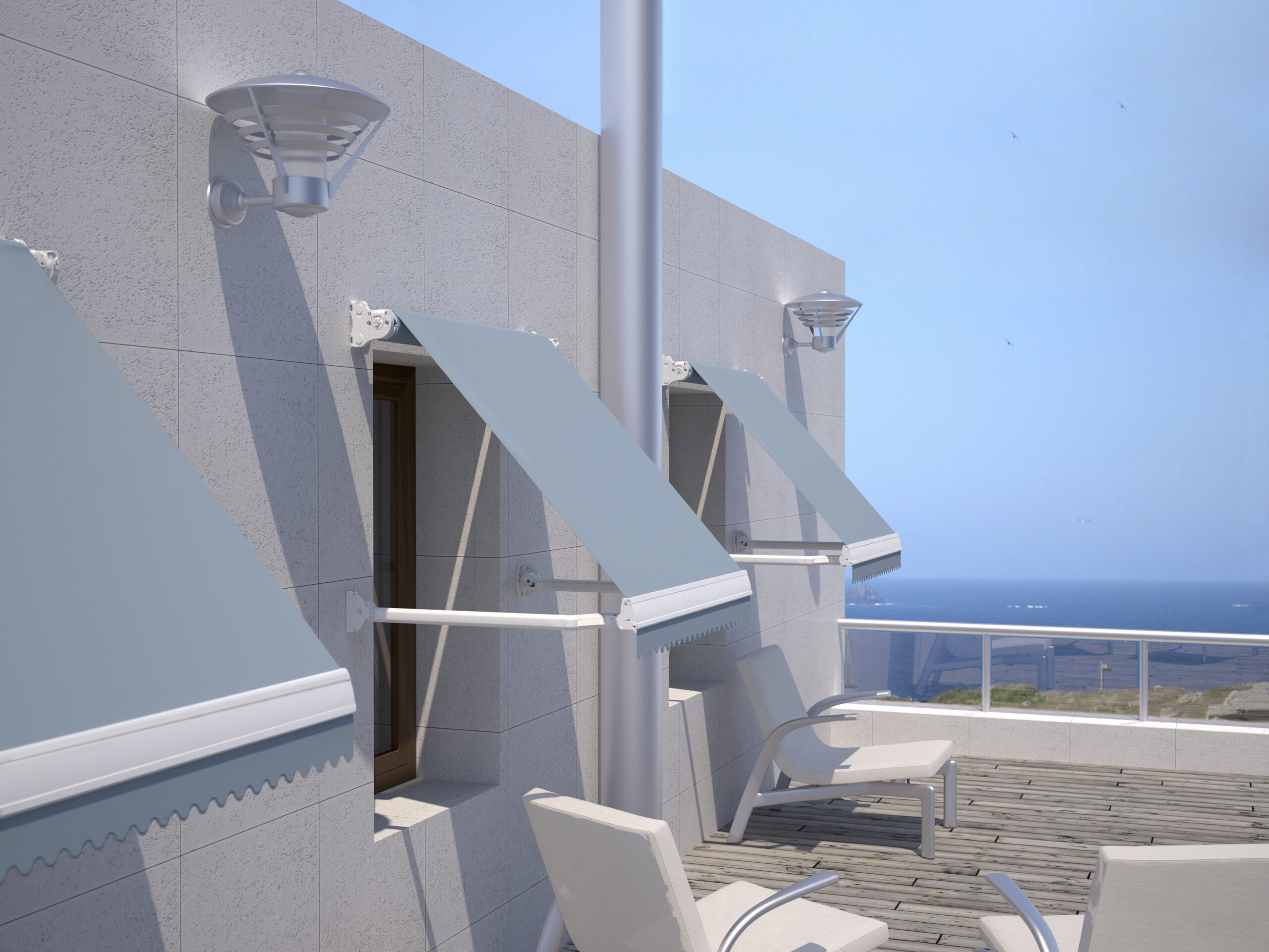

Este modelo está especialmente diseñado para instalación en ventanas, pero su versatilidad lo hace igualmente adecuado para fachadas, patios o balcones. Su sistema de brazos abatibles, con o sin tensión, permite una proyección directa hacia el exterior, manteniendo el paso del aire y maximizando la sombra.
Tipos de brazo:
Brazo con tensión o semitensión:
Aumenta la estabilidad del toldo frente al viento, ideal para zonas expuestas.

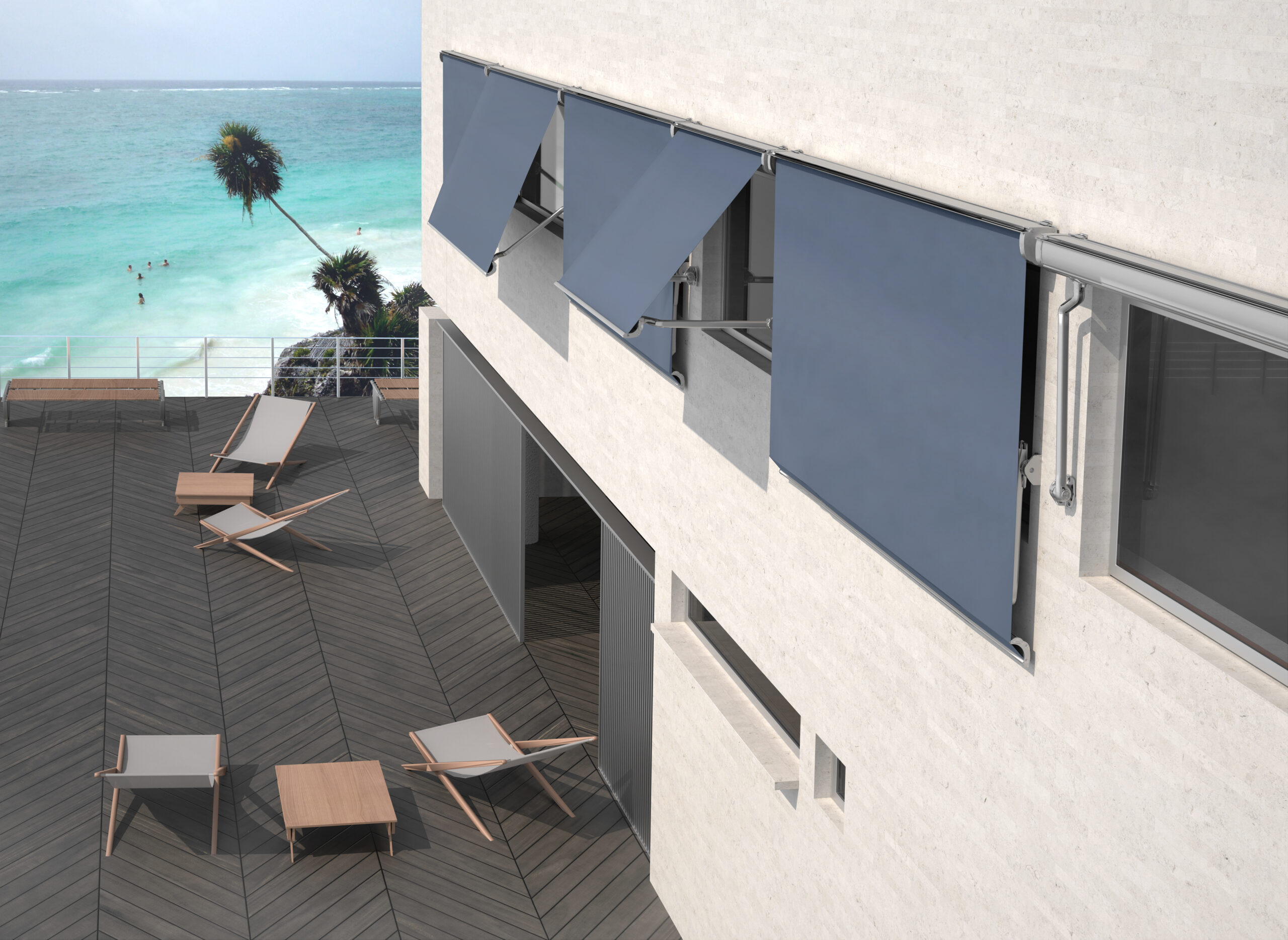

Cofre o semicofre (opcional):
-
Protege la lona cuando está recogida, prolongando su vida útil y manteniéndola en mejores condiciones.
-
El toldo con cofre solo permite instalación frontal o a techo.
-
Para instalación entreparedes, se permite hasta 3000 mm de línea, con escuadra lateral (se factura aparte).
En este caso, se debe descontar 12 mm + el tornillo de instalación.
Modos de instalación:
| Tipo de toldo | Instalación frontal | A techo | Entreparedes |
|---|---|---|---|
| Punto Recto sin cofre | ✅ Sí | ✅ Sí | ✅ Sí |
| Punto Recto con cofre | ✅ Sí | ✅ Sí | ⚠️ Máx. 3000 mm con escuadra lateral |
Medidas y componentes técnicos
-

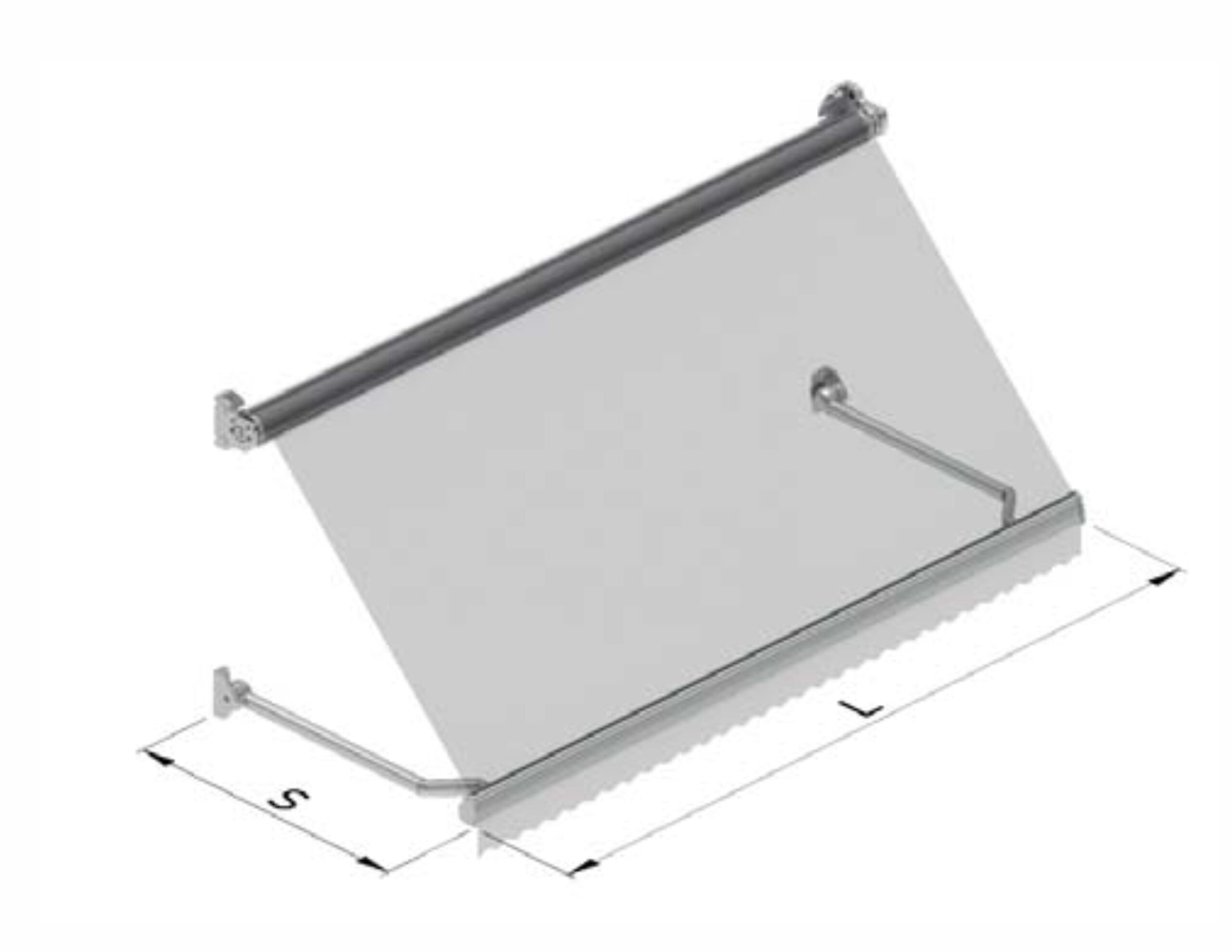

Salida = Longitud del brazo (coincide con la proyección del toldo)
-
Corte de lona estándar: Permite una inclinación del brazo de aproximadamente 120°.
-
Doble caída (opcional): Permite una apertura hasta posición vertical.
-
Eje de enrolle:
-
Ø 70 mm hasta 5000 mm de línea.
-
Ø 78 mm para medidas superiores (compatible con motorización futura)
-
-
Perfil de carga:
-
Ø 65 mm hasta 4000 mm de línea.
-
Ø 75 mm para medidas superiores.
-

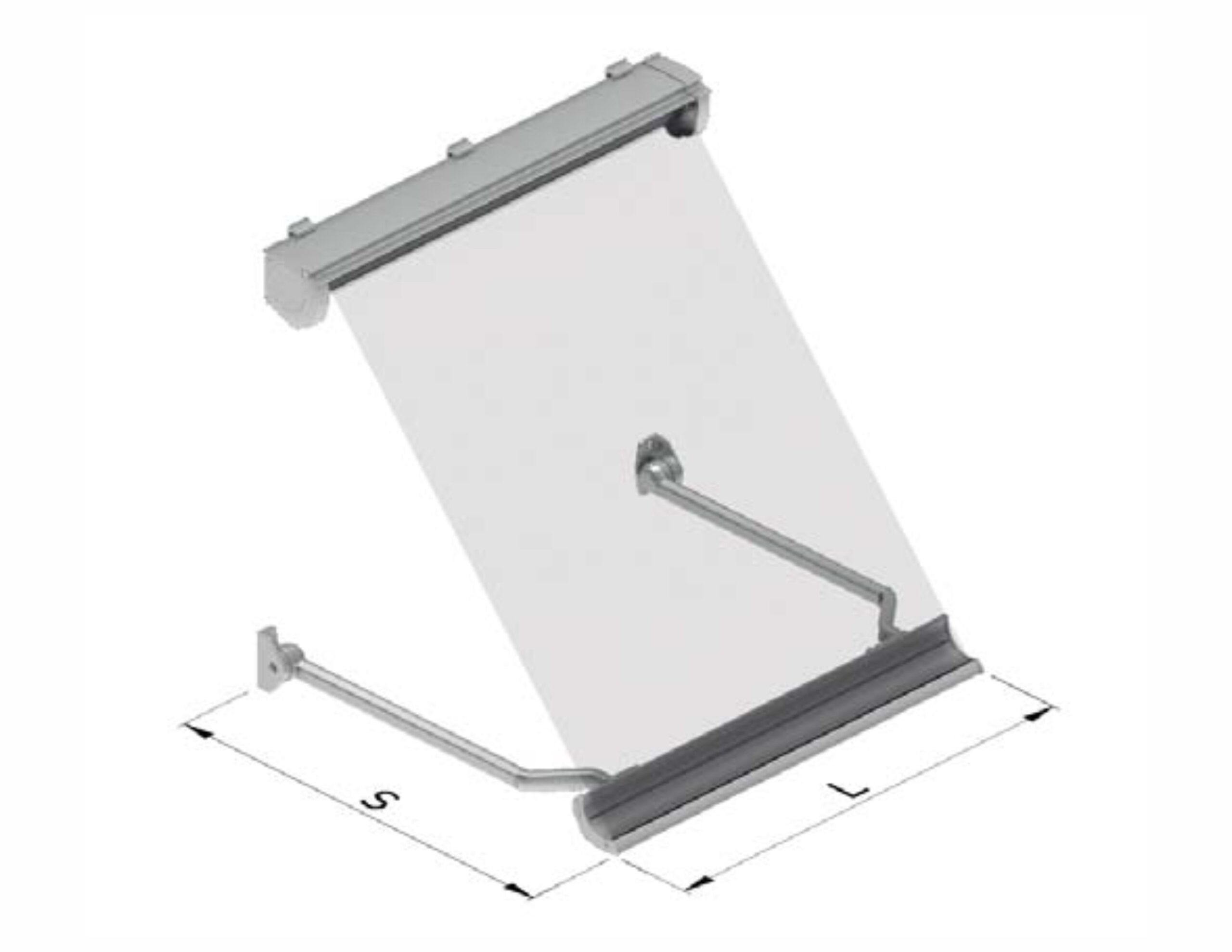

Importante para versión con cofre:
-
Salida máxima con caída normal: hasta 1400 mm.
-
Salida máxima con doble caída: hasta 1200 mm.
-
Para estas salidas, se utilizará eje de 60 mm para evitar el marcado de la tela.
-
Para salidas superiores, puede producirse marcado o pliegues en la lona. Consultar antes de fabricar.
Resistencia al viento:
-
Clasificación CLASE 3 según norma EN 13561.
Excelente comportamiento en condiciones de viento exigentes.
