PONTO RETO AVIA
Versatilidade e resistência para janelas, fachadas e varandas

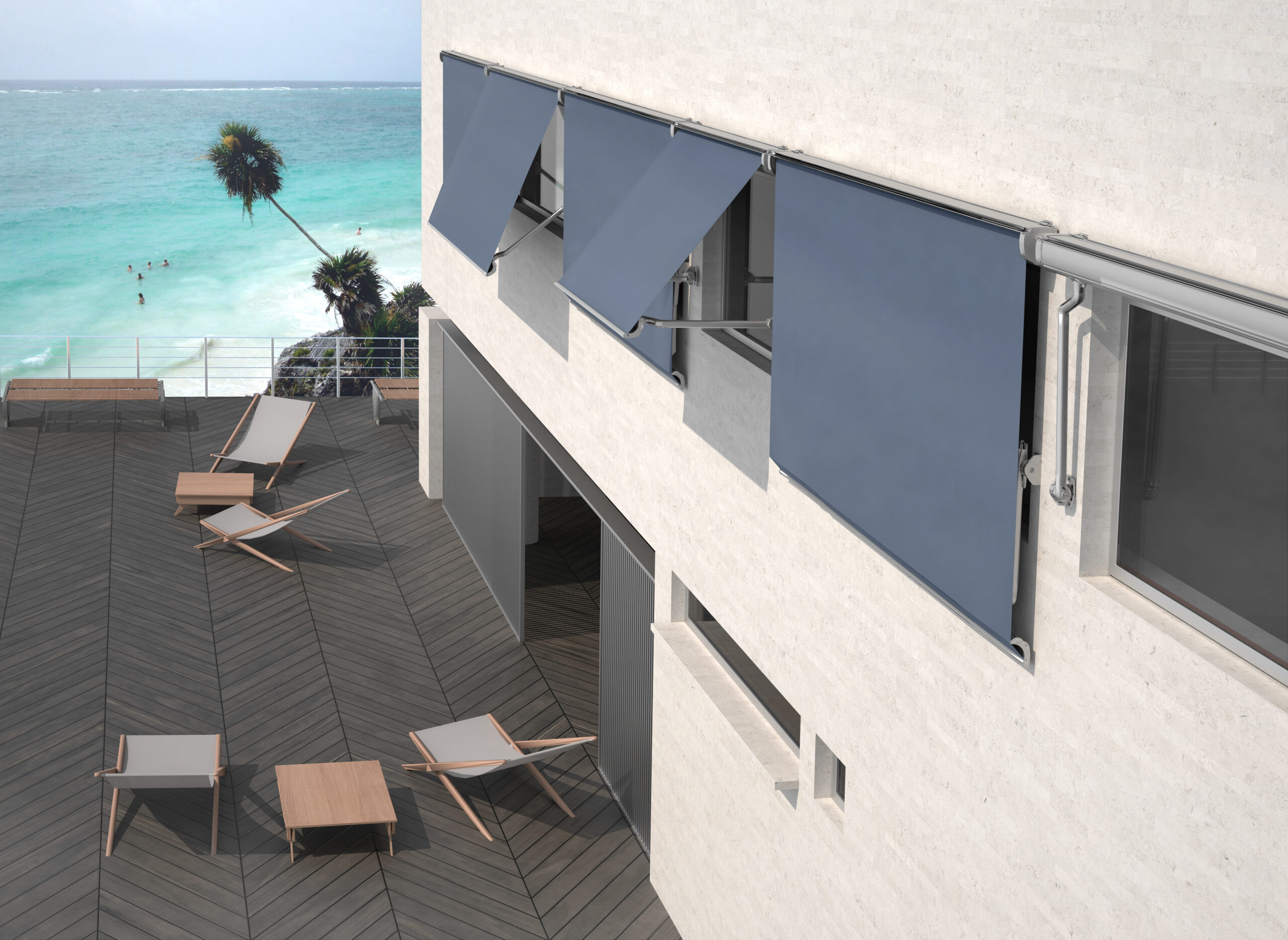

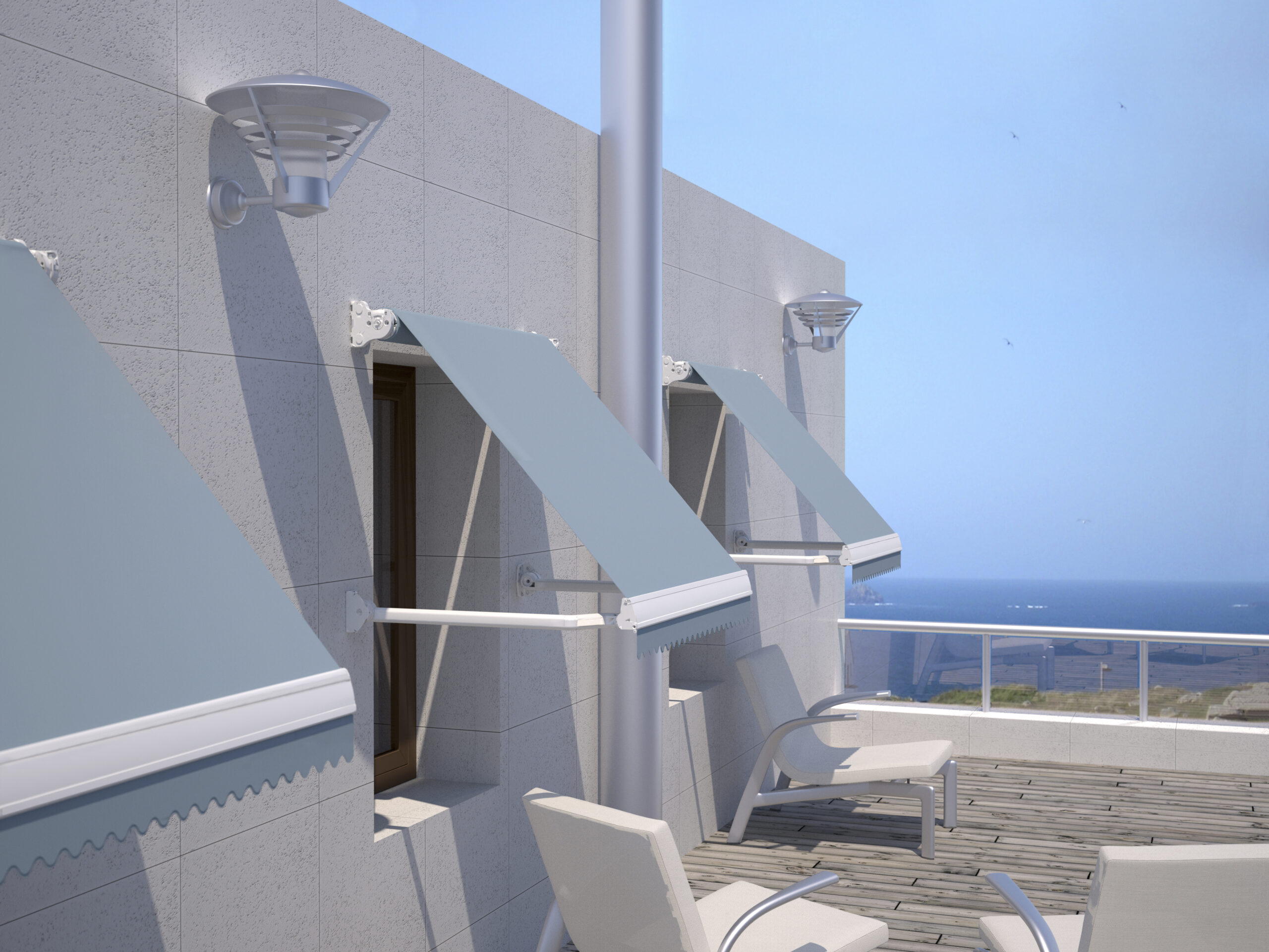

Este modelo foi especialmente concebido para instalação em janelas, mas sua versatilidade o torna igualmente adequado para fachadas, pátios ou varandas. Seu sistema de braços articulados, com ou sem tensão, permite uma projeção direta para o exterior, mantendo a passagem de ar e maximizando a sombra.
Tipos de braço:
Braço com tensão ou semitensão:
Aumenta a estabilidade do toldo contra o vento, ideal para áreas expostas.
Cofre ou semicofre (opcional):
-
Protege a lona quando está recolhida, prolongando sua vida útil e mantendo-a em melhores condições.
-
O toldo com cofre permite apenas instalação frontal ou no teto.
-
Para instalação entre paredes, permite-se até 3000 mm de largura, com escora lateral (cobrada separadamente).
Neste caso, deve-se descontar 12 mm + o parafuso de instalação.
Modos de instalação:
| Tipo de toldo | Instalação frontal | No teto | Entre paredes |
|---|---|---|---|
| Punto Recto sem cofre | ✅ Sim | ✅ Sim | ✅ Sim |
| Punto Recto com cofre | ✅ Sim | ✅ Sim | ⚠️ Máx. 3000 mm com escora lateral |
-

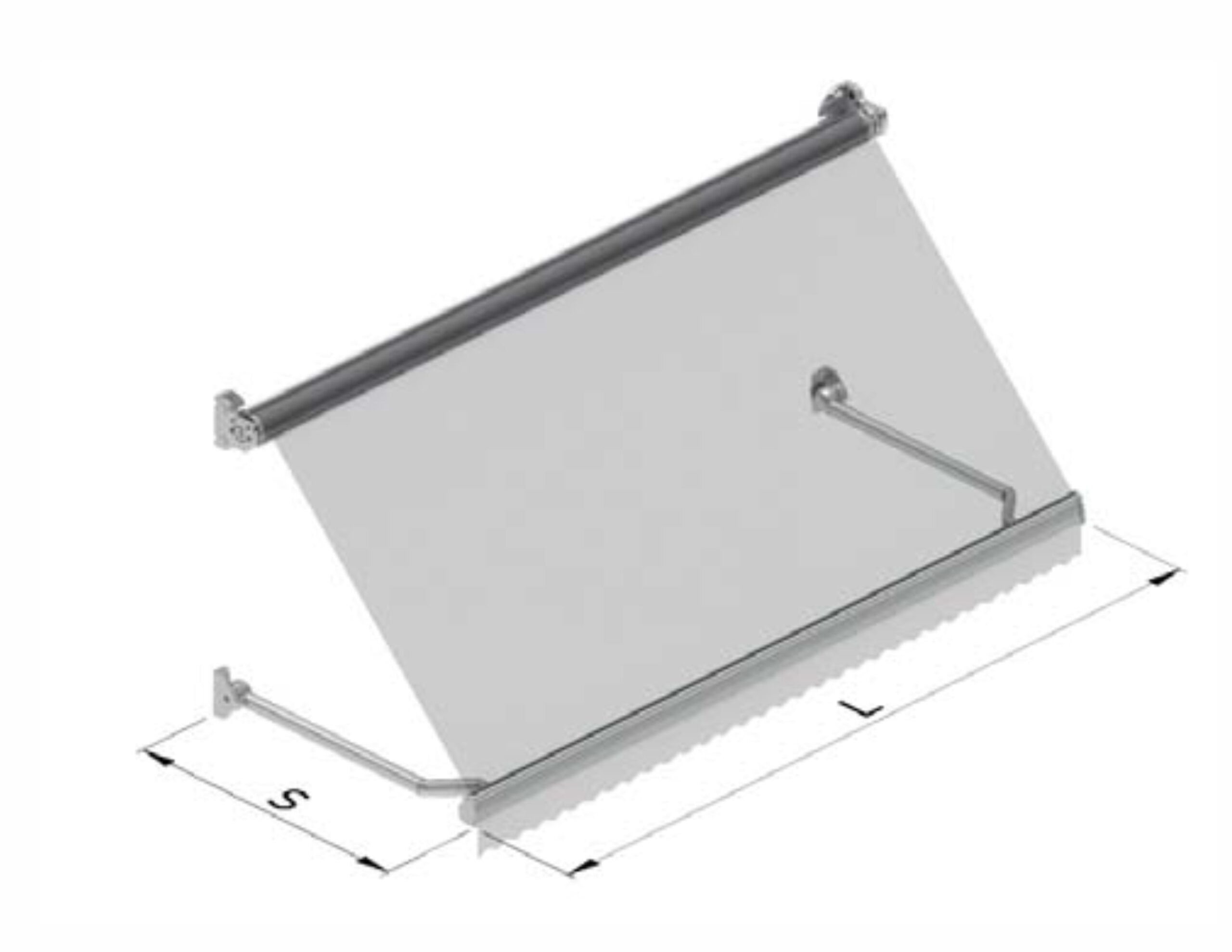

Saída = Comprimento do braço (corresponde à projeção do toldo)
-
Corte padrão da lona: Permite uma inclinação do braço de aproximadamente 120°.
-
Dupla queda (opcional): Permite abertura até a posição vertical.
-
Eixo de enrolar:
-
Ø 70 mm até 5000 mm de largura.
-
Ø 78 mm para medidas superiores (compatível com motorização futura).
-
-
Perfil de carga:
-
Ø 65 mm até 4000 mm de largura.
-
Ø 75 mm para medidas superiores.
-

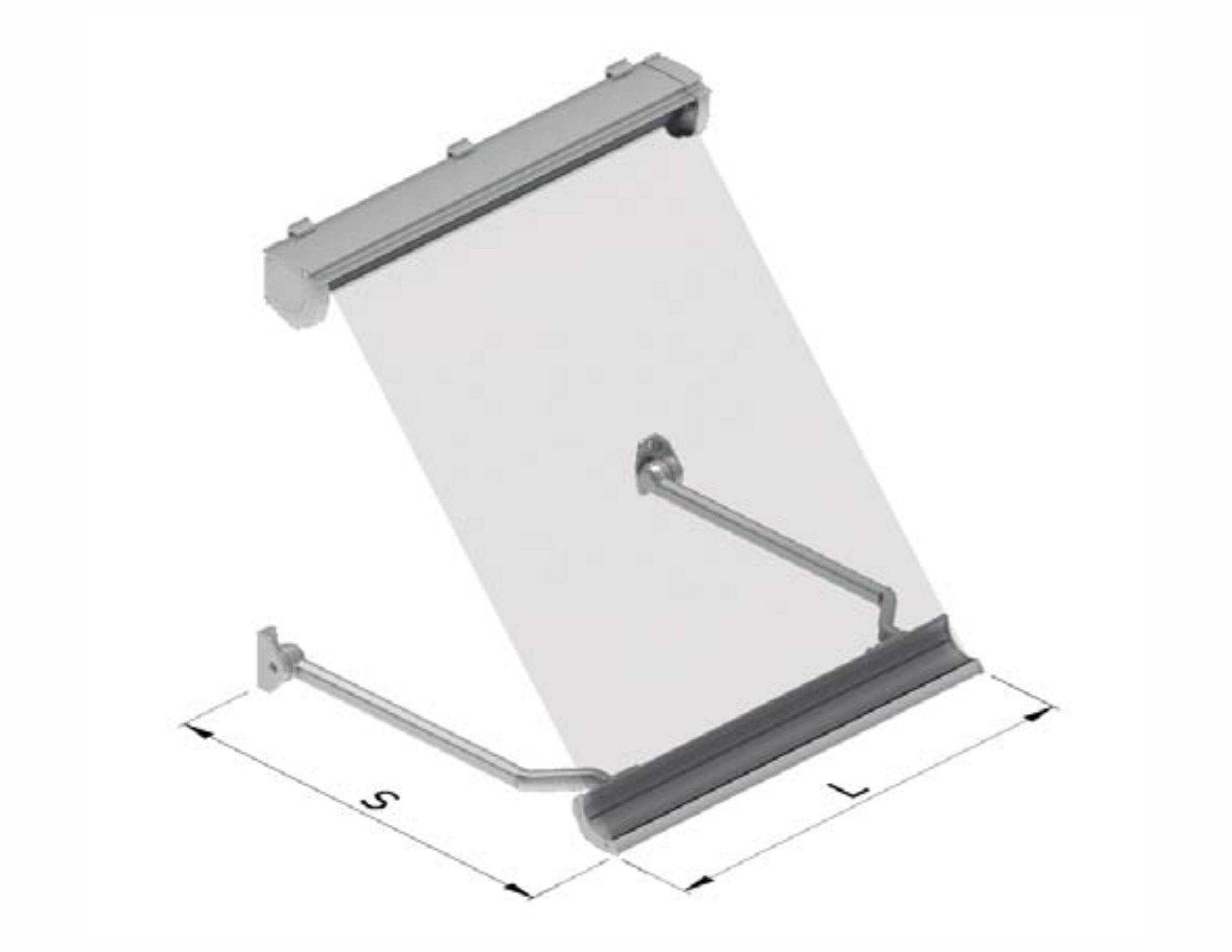

Importante para versão com cofre:
-
Saída máxima com queda normal: até 1400 mm.
-
Saída máxima com dupla queda: até 1200 mm.
-
Para essas saídas, será usado eixo de 60 mm para evitar marcações na lona.
-
Para saídas maiores, pode ocorrer marcação ou dobras na lona. Consultar antes de fabricar.
Resistência ao vento:
-
Classificação CLASSE 3 conforme norma EN 13561.
-
Excelente desempenho em condições de vento exigentes.
